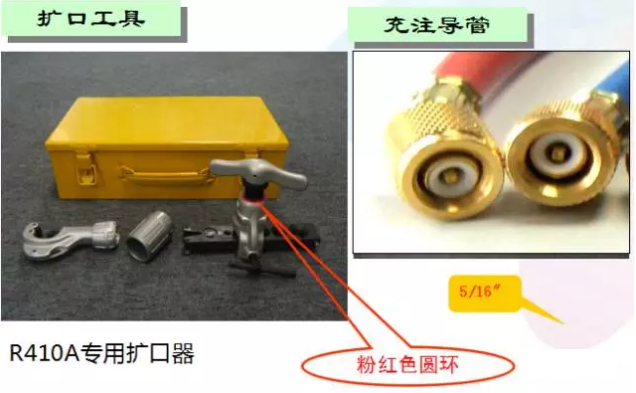

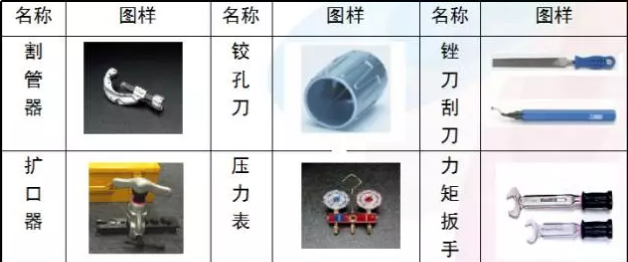

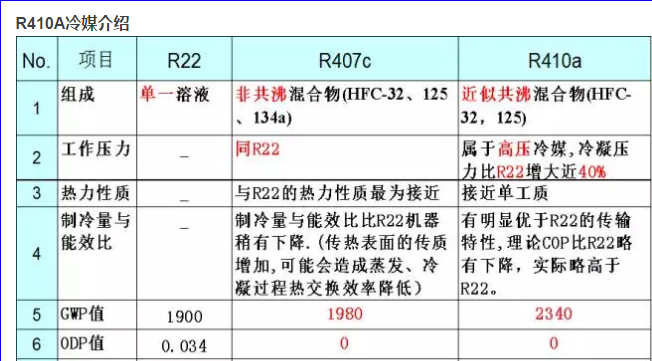

R410A材料與安裝工具要求

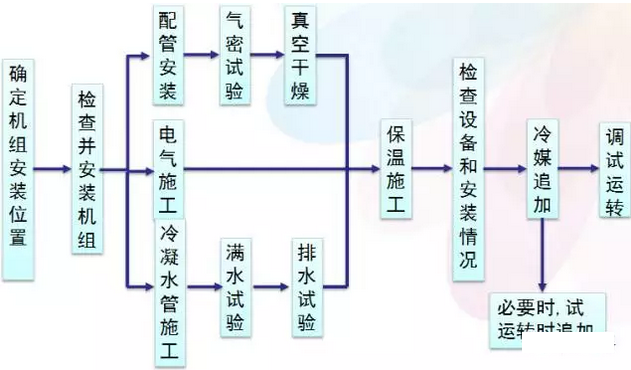

基本安裝流程

媒配管施工“三原則------“干燥、清潔、氣密”

干燥性：保證管內無水分 。

清潔性：保證管內無雜質、污物。

氣密性：保證冷媒無泄漏。

銅管清洗和吹污

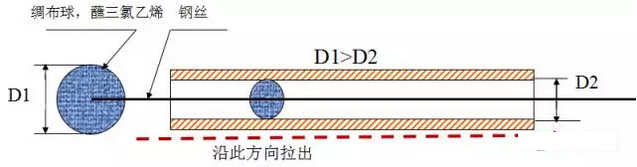

用細鋼絲纏上一塊潔凈綢布，綢布纏成球狀，布團直徑略大于銅管直徑。

吹洗-（適用于盤管）

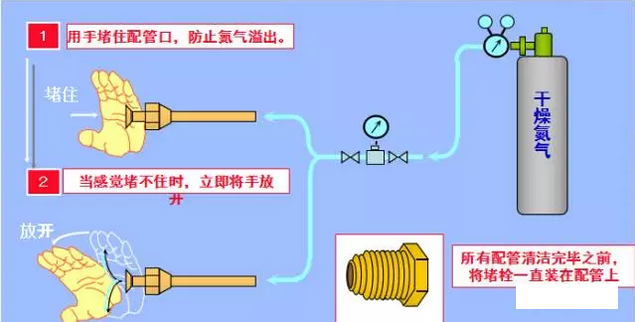

用氮?dú)獯等ス軆?nèi)的灰塵和異物。氮?dú)鈮毫Γ?kgf/cm2到6kgf/cm2。

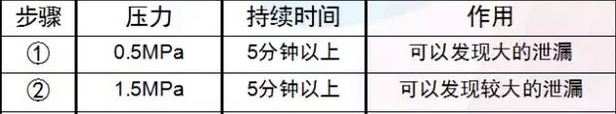

壓力試驗注意事項

在試壓之前，一定要檢查氣管和液管的截止閥關閉嚴密，防止在試壓時將氮?dú)獯蛉胧彝鈾C(jī)系統。

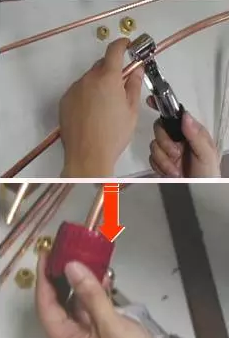

配管切割與去毛刺

不完全去除毛刺, 擴口部位會發生漏氣的現象。

封口作業

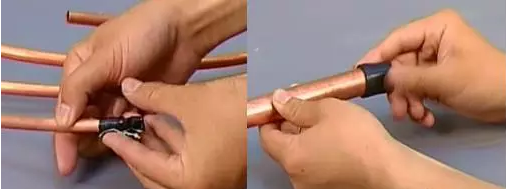

可以防止水分、污物或者灰塵進入

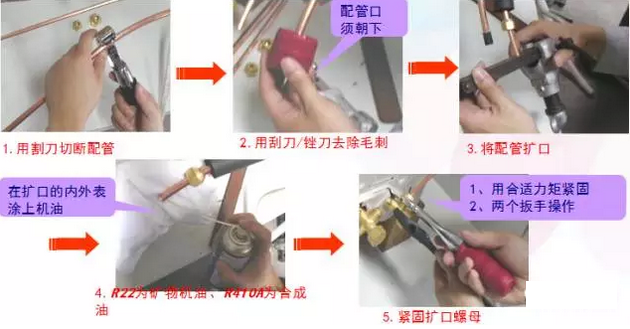

擴口連接步驟

未充氮?dú)夂附樱~管內會產生黑色氧化銅，機組運行后，會堵塞過濾器濾網、電子膨脹閥、回油組件等，造成嚴重故障。

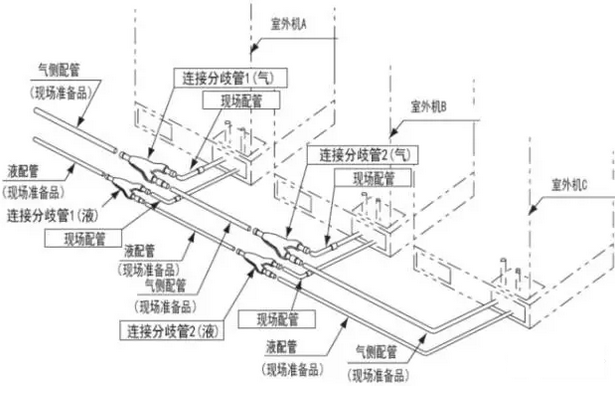

分歧管的安裝

1、分歧管盡量靠近室內機；

2、分歧管必須與設備配套，不得使用設備廠家規定以外的產品；

3、安裝前一定要核對分歧管的型號，不能用錯

4、液管與氣管應當有同樣的管長，并且敷設線路相同、平行鋪設；

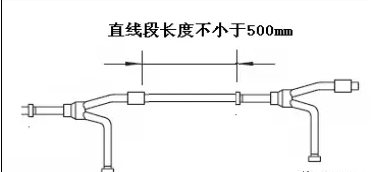

5、相鄰兩個分歧管之間的直管段長度不得小于500mm；

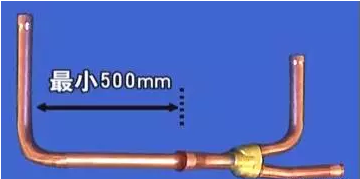

6、接頭和端管的出、入口側均要求500mm以上的直管。否則容易引起冷媒偏流和冷媒流動噪音。

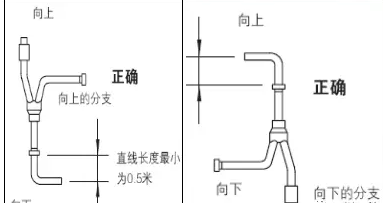

水平安裝

要求三個端口在同一個水平面，不得改變分歧管的定型尺寸和裝配角度；

垂直安裝

可以向上或者向下，保證三個端口在一個垂直立面上，但不允許偏斜；

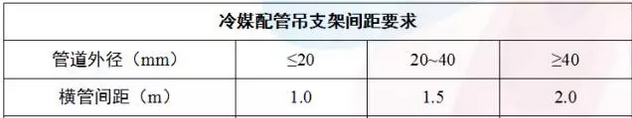

冷媒配管固定

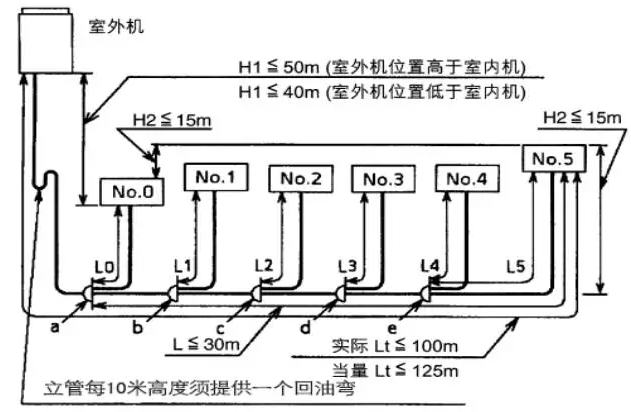

回油彎

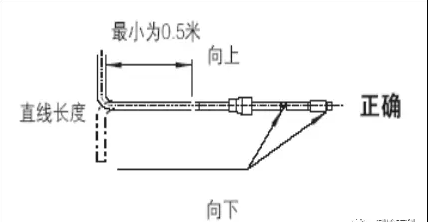

室外機在室內機之上時，

在室外機和室內機之間的立管長度超過10米時，

在氣管上每10米加設一個回油彎。

回油彎的高度一般在10cm左右，或者大于3～5倍的銅管外徑，便于釬焊預制

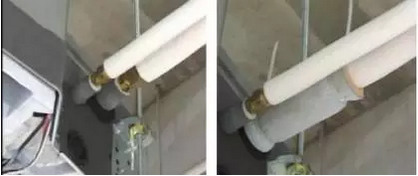

保溫層厚度：

1、當直徑≥15.88mm時保溫材料厚度為20mm；

2、當直徑≤12.7mm時保溫材料厚度為15mm；

室內機本體的制冷劑配管根部為止,切實地做好絕熱工程

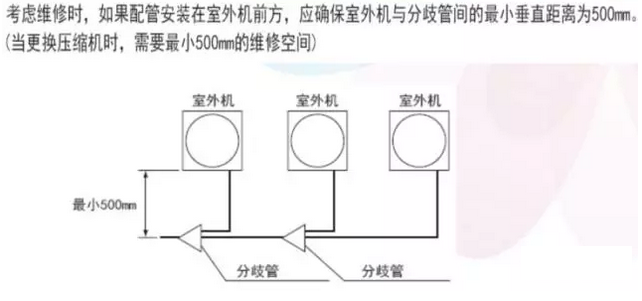

室外機配管連接方式

室外機安裝

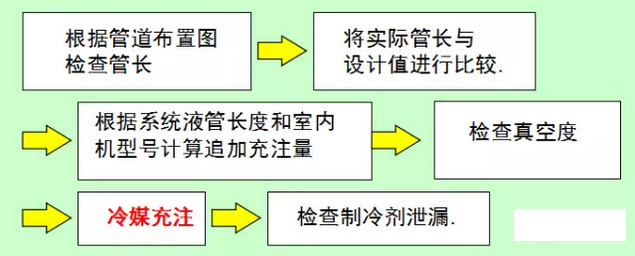

室內機安裝冷媒充注流程

R410A為非共沸混合工質,氣相和液相的成分不同,采用液體追加的方式。

冷媒充注步驟

1、計算制冷劑追加量，將管道系統充注量及室內機充注量記錄在隨機提供的表格中，并將表格貼在室外機電控箱的面板上。這樣為以后的檢修提供方便。

2、將充液罐放在稱重計上，記下讀數，并計算充完制冷劑后的讀數。制冷劑的過多或不足均會給機組帶來嚴重?fù)p傷。

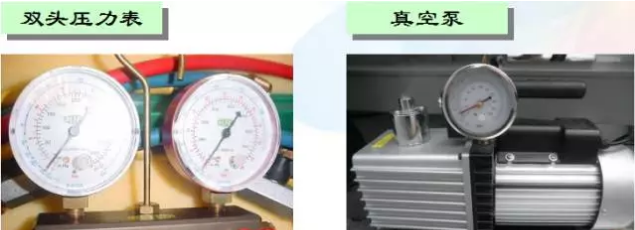

3、用充注導管將帶有調節閥的雙頭壓力表及充液罐接到氣閥和液閥的檢測接頭上。在連接之前，先放出一部分制冷劑，將充注導管內的空氣排出。

4、確認室外機氣、液管截止閥處在關閉狀態。

5、在未開機狀態下打開充液罐調節閥閥門，從氣、液管同時充注制冷劑。

6、觀察稱重計的讀數，達到要求后立即關掉調節閥，然后再關閉充液罐的閥門。如果充注一瓶以上的制冷劑，則要記錄每個充液罐的始末讀數。
